Bakır kalıp döküm parçalarının minimum duvar kalınlığı nedir?

Bakır kalıp döküm parçalarının minimum duvar kalınlığı nedir?

Tecrübeli bir bakır kalıp döküm tedarikçisi olarak, genellikle bakır kalıp döküm parçalarının minimum duvar kalınlığı hakkında müşterilerden gelen sorularla karşılaşıyorum. Bu parametre, nihai ürünün kalitesini, maliyetini ve işlevselliğini önemli ölçüde etkilediği için çok önemlidir. Bu blog yazısında, bakır kalıp döküm parçalarının minimum duvar kalınlığını etkileyen faktörleri inceleyeceğim ve bazı pratik bilgiler sağlayacağım.

Minimum duvar kalınlığını etkileyen faktörler

1. Bakır alaşımının akışkanlığı
   Bakır alaşımları bileşimlerine bağlı olarak farklı sıvılara sahiptir. Erimiş bakır alaşımının akışkanlığı, döküm işlemi sırasında kalıbın karmaşık boşluklarını ne kadar iyi doldurabileceğini belirler. Daha yüksek akışkanlıklı alaşımlar daha ince duvarlara dökülebilir. Örneğin, bir tür bakır alaşımı olan bazı pirinç alaşımları nispeten iyi akışkanlığa sahiptir. Bu, daha düşük akışkanlıklı diğer bakır bazlı alaşımlara kıyasla daha ince duvarlara sahip parçaların üretilmesine izin verir. .Pirinç kalıp döküm dökümhanesiGenellikle pirinç alaşımlarıyla ilgilenir ve değişen duvar kalınlıklarına sahip parçalar oluşturmak için akışkanlıklarından yararlanabilir.



2. Die tasarımı ve soğutma
   Die tasarımı minimum duvar kalınlığının belirlenmesinde hayati bir rol oynar. İyi tasarlanmış bir kalıp, erimiş bakırın düzgün doldurulmasını ve katılaşmasını sağlayabilir. Die'nin keskin köşeleri veya karmaşık geometrileri varsa, eksik dolgu veya sıcak noktalar gibi sorunları önlemek için daha kalın bir duvar gerektirebilir. Ek olarak, kalıbın soğutma sistemi, bakırın katılaşma oranını etkiler. Uygun bir soğutma sistemi, katılaşma işleminin kontrolüne yardımcı olabilir ve daha ince duvarlara izin verebilir. Soğutma çok hızlıysa, kısımda, özellikle ince duvarlı bölümlerde iç gerilmelere ve çatlaklara neden olabilir.

3. Döküm işlemi parametreleri
   Kalıp döküm işlemi sırasında enjeksiyon hızı, basınç ve sıcaklık gibi parametreler de minimum duvar kalınlığını etkiler. Daha yüksek enjeksiyon hızları ve basınçları, erimiş bakırın kalıbın daha ince bölümlerine zorlayabilir. Bununla birlikte, aşırı basınç flaşa veya diğer kusurlara yol açabilir. Erimiş bakırın ve kalının kendisinin sıcaklığı dikkatle kontrol edilmelidir. Sıcaklık çok düşükse, bakır tüm boşluğu doldurmadan önce, özellikle ince duvarlı alanlarda katılaşabilir.

4. Mekanik Özellikler Gereksinimleri
   Bakır kalıp - dökme kısmının amaçlanan kullanımı mekanik özelliklerini belirler. Daha ince duvarlar, mukavemet ve sertliğin azalmasına neden olabilir. Parçanın yüksek yüklere veya streslere dayanması gerekiyorsa, daha kalın bir duvar gerekebilir. Örneğin, birLamba için pirinç döner eklemsorunsuz bir şekilde dönebileceğinden ve deformasyon olmadan lambanın ağırlığını destekleyebilmesini sağlamak için belirli bir duvar kalınlığı gerektirebilir.

Tipik minimum duvar kalınlığı aralıkları

Genel olarak, bakır kalıp parçaları için, minimum duvar kalınlığı yaklaşık 0.8 mm ila 1.5 mm arasında değişebilir. Bununla birlikte, bu çok kaba bir tahmindir ve yukarıda belirtilen faktörlere bağlı olarak önemli ölçüde değişebilir. Bazı durumlarda, gelişmiş kalıp - döküm teknolojileri ve uygun bakır alaşımları ile, 0.5 mm kadar düşük duvar kalınlıkları elde etmek mümkündür. Ancak bu, kalıp tasarımı, alaşım seçimi ve proses parametreleri dahil olmak üzere tüm kalıp döküm işleminin son derece hassas kontrolünü gerektirir.

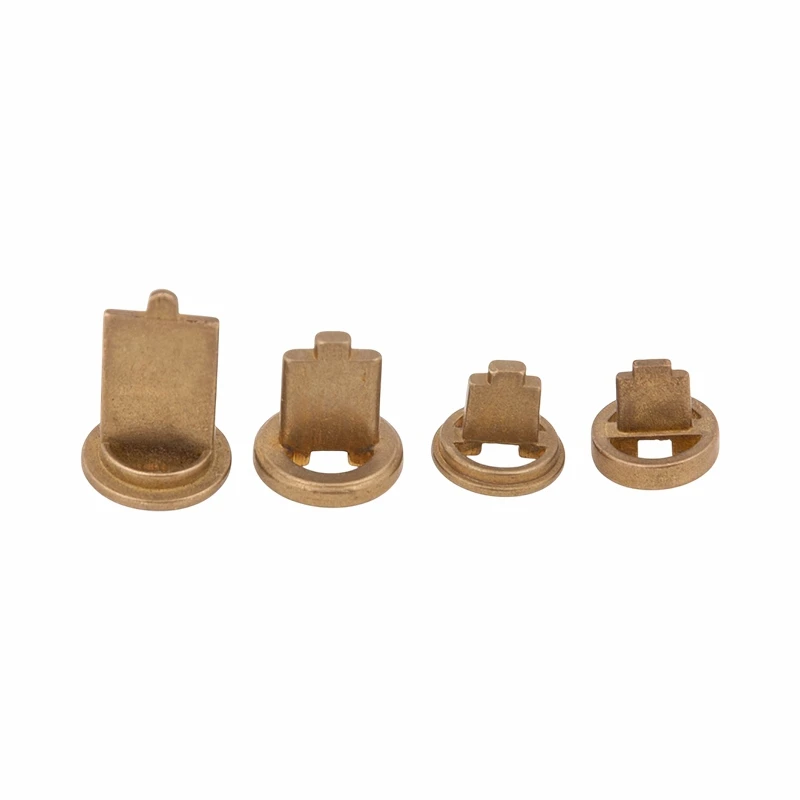

Basit geometriler ve iyi akışkanlıklı alaşımlar için, kalınlık aralığının alt ucu daha elde edilebilir. Çoklu alt kesime veya ince özelliklere sahip karmaşık parçalar, aralığın üst ucuna daha yakın bir duvar kalınlığına ihtiyaç duyabilir. Örneğin, birBakır kalıp döküm parçasıBasit bir şekil ile ve sıvı pirinç alaşımından yapılmış, daha karmaşık bir tasarıma sahip bir parça en az 1.2 mm gerektirebilir.

İnce duvarlı bakır kalıp döküm zorlukları

İnce duvarlı bakır kalıp üretimi - döküm parçaları çeşitli zorluklarla birlikte gelir. Ana zorluklardan biri gözeneklilik riskidir. Duvar kalınlığı azaldıkça, erimiş bakır daha hızlı soğur ve gaz kabarcıkları kaçmak için yeterli zamana sahip olmayabilir, bu da kısım içindeki gözeneklilik ile sonuçlanır. Bu parçayı zayıflatabilir ve yüzey kaplamasını etkileyebilir.

Başka bir zorluk, katılaşma işlemi sırasında bükme veya bozulma potansiyelidir. İnce duvarlı parçalar, içsel streslere karşı daha hassastır, bu da şekilsiz olarak çözülmesine neden olabilir. Soğutma hızını kontrol etmek ve düzgün katılaşmanın sağlamak bu sorunu en aza indirmek için çok önemlidir.

İnce duvarlı parçalar için kalite kontrolü

İnce duvarlı bakır kalıp parçalarının kalitesini sağlamak için kapsamlı bir kalite kontrol sistemi esastır. Bu, içsel gözenekliliği tespit etmek için X - ışın muayenesi ve çatlakları kontrol etmek için ultrasonik test gibi yıkıcı olmayan test yöntemlerini içerir. Duvar kalınlığının tasarım spesifikasyonlarını karşıladığından emin olmak için hassas ölçüm araçları kullanılarak boyutsal inceleme de gereklidir.

Çözüm

Bakır kalıp parçalarının minimum duvar kalınlığının belirlenmesi, alaşım akışkanlığı, kalıp tasarımı, döküm işlemi parametreleri ve mekanik özellik gereksinimleri gibi birçok faktörü dikkate alan karmaşık bir işlemdir. Nispeten ince duvar kalınlıkları elde etmek mümkün olsa da, ileri teknolojiler ve katı kalite kontrolü yoluyla dikkatle yönetilmesi gereken zorluklarla birlikte gelir.

Yüksek kaliteli bakır kalıp parçalarına ihtiyacınız varsa ve özel uygulamanız için en uygun duvar kalınlığını tartışmak istiyorsanız, ulaşmanızı öneririm. Uzman ekibimiz, bakır kalıpta iyi bilgilidir - döküm ve ihtiyaçlarınızı karşılamak için size özelleştirilmiş çözümler sunabilir. Arıyor olunPirinç kalıp döküm dökümhanesihizmet veya gibi belirli parçalarLamba için pirinç döner eklemveya diğerBakır kalıp döküm parçası, size yardımcı olmak için buradayız. Tedarik ve müzakere sürecine başlamak için bugün bizimle iletişime geçin.

Referanslar

• Randall M. German tarafından "Die Casting El Kitabı".
• Bakır Die - Endüstri Araştırma Kurumlarından Dökümle ilgili Teknik Kağıtlar.
